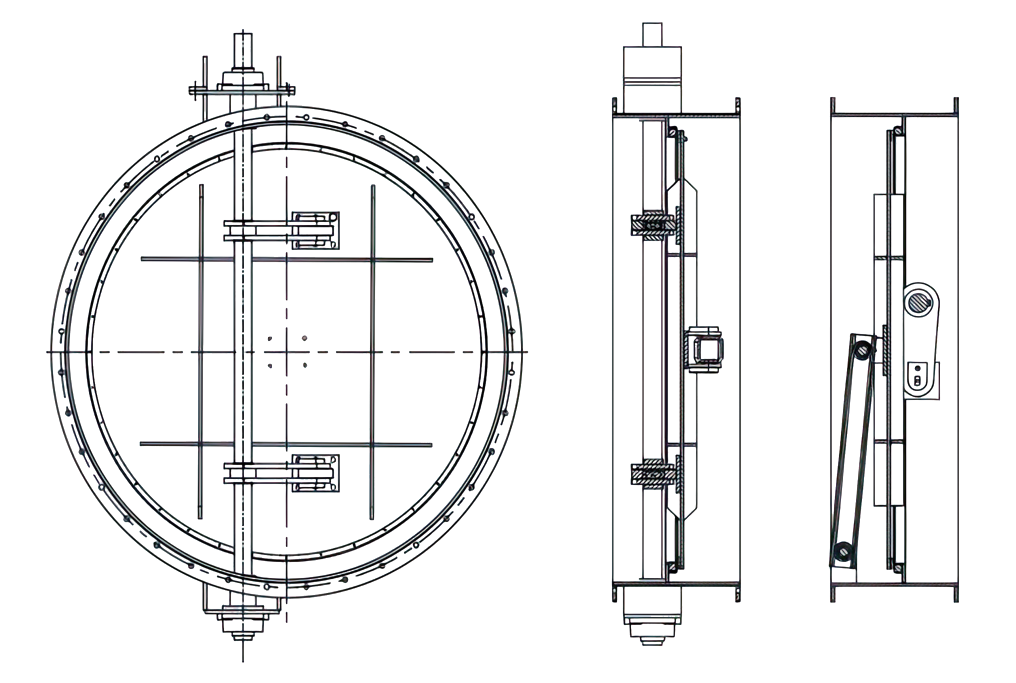

Forma estrutural
Características
1. Material metálico resistente a alta temperatura com estrutura estável e sem rachaduras.
2. Blade única com baixa taxa de vazamento e um vazamento de valor de CV de 0,5%.
3. Dridade pneumática com operação flexível e baixo ruído.
4. Estrutura simples, fácil de manter e interruptor rápido, o que melhora a eficiência do trabalho e reduz o tempo de manutenção. De acordo com os requisitos do cliente, diferentes anéis de vedação e peças feitas de diferentes materiais podem ser selecionadas para diferentes mídias e condições de trabalho, fazendo com que a válvula de borboleta pneumática obtenha ótimos resultados.
Apresenta
Parâmetros do equipamento

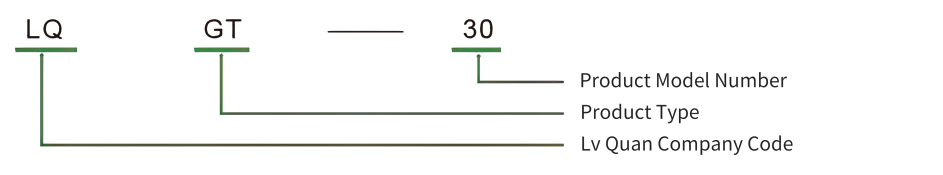

| Não. | Rtoairflow m³/h | Válvula O.D.Mm | Válvula i.d.mm | Espessura de isolamento lateral único mm |
| LQ-GT-30 | 4500 | Φ800 | Φ300 | 250 |
| LQ-GT-35 | 7000-10000 | Φ850 | Φ350 | 250 |
| LQ-GT-40 | 12000-20000 | Φ900 | Φ400 | 250 |
| LQ-GT-60 | 25000-40000 | Φ1100 | Φ600 | 250 |
| LQ-GT-70 | 55000-70000 | Φ1200 | Φ700 | 250 |
Propósito
Utilizado principalmente em aplicações que requerem movimentos frequentes e requisitos de vedação altos, como as válvulas de entrada e saída do volume de ar de três ou multi-câmara. O LT é composto principalmente por um corpo de válvula de borboleta e um atuador pneumático correspondente, que pode ser usado para alternar e controlar o meio de pipeline de baixa pressão.
A haste de conexão dupla é usada para conectar o disco da válvula borboleta e o eixo excêntrico, e a parte traseira é fixa com uma biela para limitar o curso do disco da válvula. Essa estrutura excêntrica melhora muito a vedação da válvula.
Alimentado pelo ar comprimido, o eixo excêntrico é acionado para controlar a comutação da biela do disco da válvula. Depois que a válvula é girada 90 ° da posição inicial, uma ação é concluída (de aberto para fechar ou de perto a aberto), e vice -versa para a outra ação (de perto para abrir ou de aberto a fechar).
Forma estrutural
Características
1. Eixo excêntrico, baixa taxa de vazamento.
2. Dridade pneumática, operação flexível, tempo de viagem curto, baixo ruído.
3. Possui uma estrutura simples, manutenção fácil e comutação rápida e pode ser usado para aumentar a eficiência do trabalho e reduzir o tempo de manutenção, além de selecionar diferentes materiais para anéis de vedação, dependendo dos requisitos do cliente.
Cuidado:
1. Não pode ser usado em locais de fluido de poeira corrosivos, pegajosos e granulares.
2. Locais à prova de explosivos exigem um tratamento à prova de explosão.

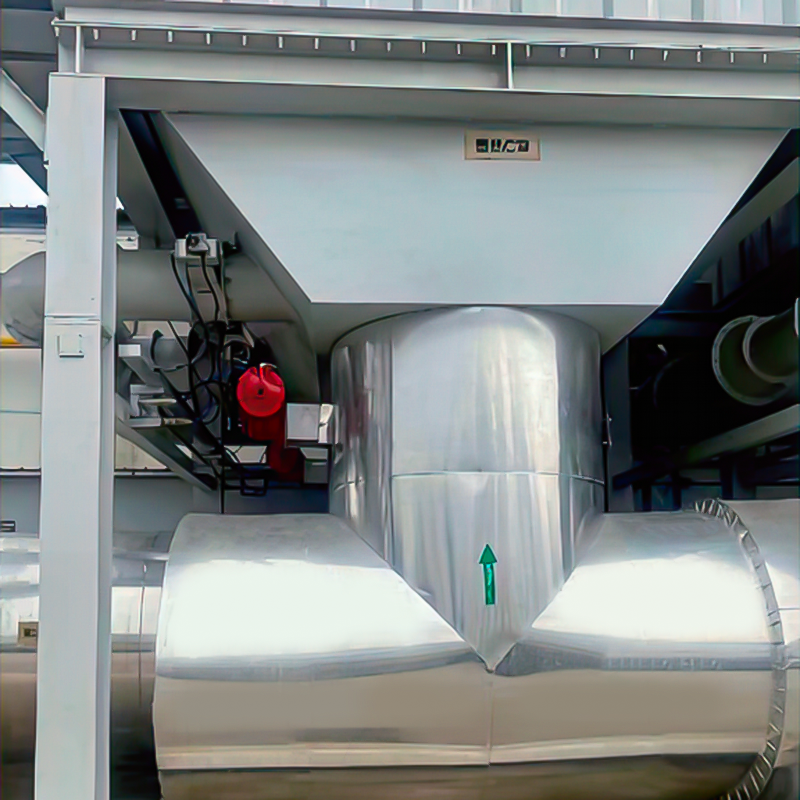

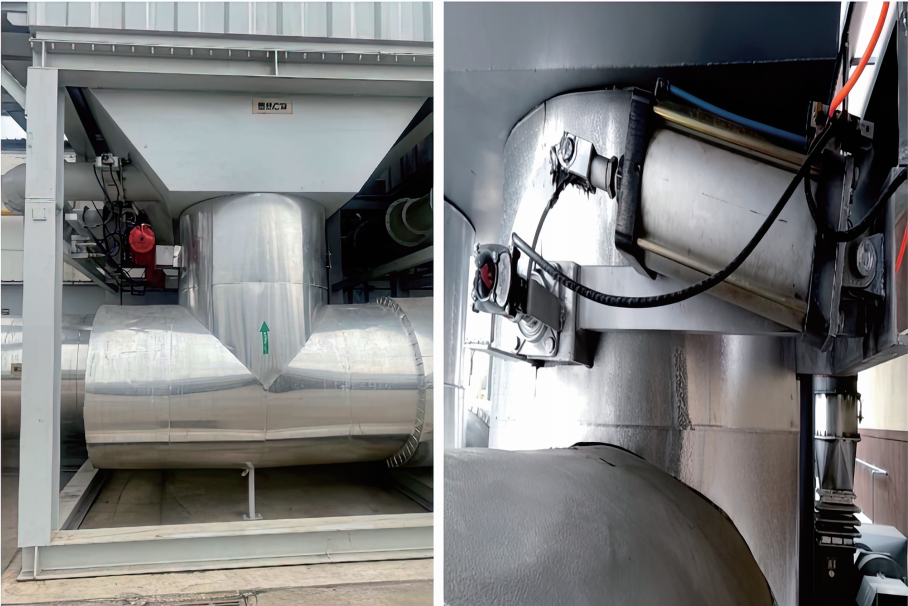

Aplicações de engenharia
