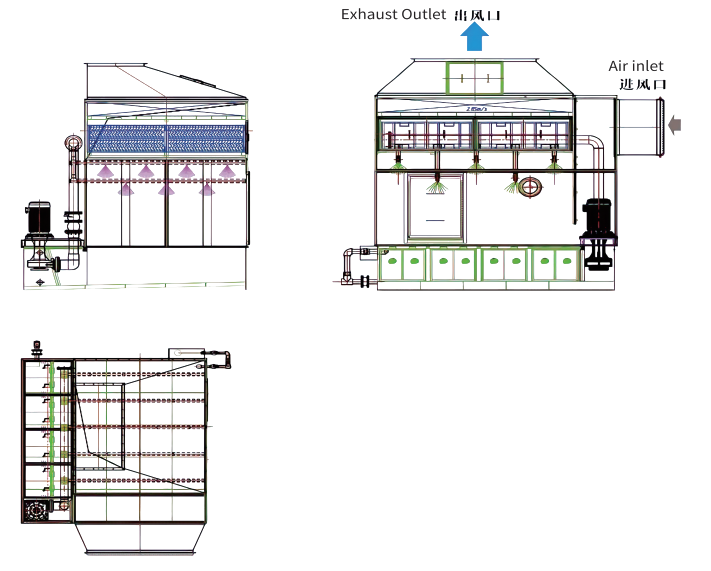

Forma estrutural
Princípio de trabalho
O armário de spray horizontal está equipado com duas cortinas de água dentro. O primeiro é uma placa perfurada de aço inoxidável retangular e a segunda é uma placa de aço inoxidável não perfurada. A água entra a partir da calha da água acima da placa da cortina de água e forma um filme de água que flui de cima para baixo na placa de aço inoxidável. O gasolina entra no final do coletor de poeira e colide com o filme de água que flui para baixo na placa de aço inoxidável. O gás contendo poeira é interceptado e preso pelo filme de água úmida, e as partículas de poeira fluem pela bandeja de água no fundo do coletor de poeira com a água. Depois de colidir com a segunda placa de cortina de água, o gás de escape atinge a água na parte inferior da placa da cortina de água e circula. Algumas das partículas de poeira maiores se instalam diretamente na bandeja de água. Em seguida, o gás que contém poeira passa pelo canal em forma de S em alta velocidade e desperta um grande número de gotículas de água, permitindo que a poeira entre em contato totalmente com as gotículas de água e remova o teor de poeira no gás. Este método pode obter uma eficiência de remoção de poeira de mais de 85% para partículas e poeira acima de 5μm.
Características
Após a remoção de poeira, o separador de água a gás na tomada remove a umidade do gás. O gás de combustão passa pelo canal de curvatura do desmister e, sob a ação da força e gravidade da inércia, as gotículas de líquido transportadas no fluxo de gás são separadas. Após a remoção de poeira, o gás de combustão flui através do desmame a uma certa velocidade, e o gás de combustão muda de direção de maneira rápida e continuamente. Devido à força centrífuga e à inércia, as quedas de névoa no gás de combustão colidem com as lâminas demister e são coletadas. As gotículas de névoa são coletadas para formar uma corrente de água e cair na bandeja de coleta de água inferior sob a ação da gravidade, alcançando a separação de gás-líquido, garantindo que o gás de combustão que flui através do demister atenda aos requisitos de desfiguração e seja descarregado.

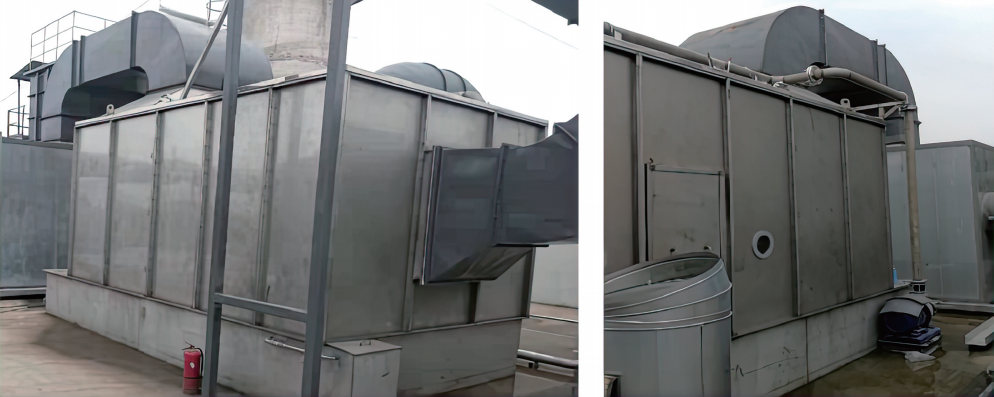

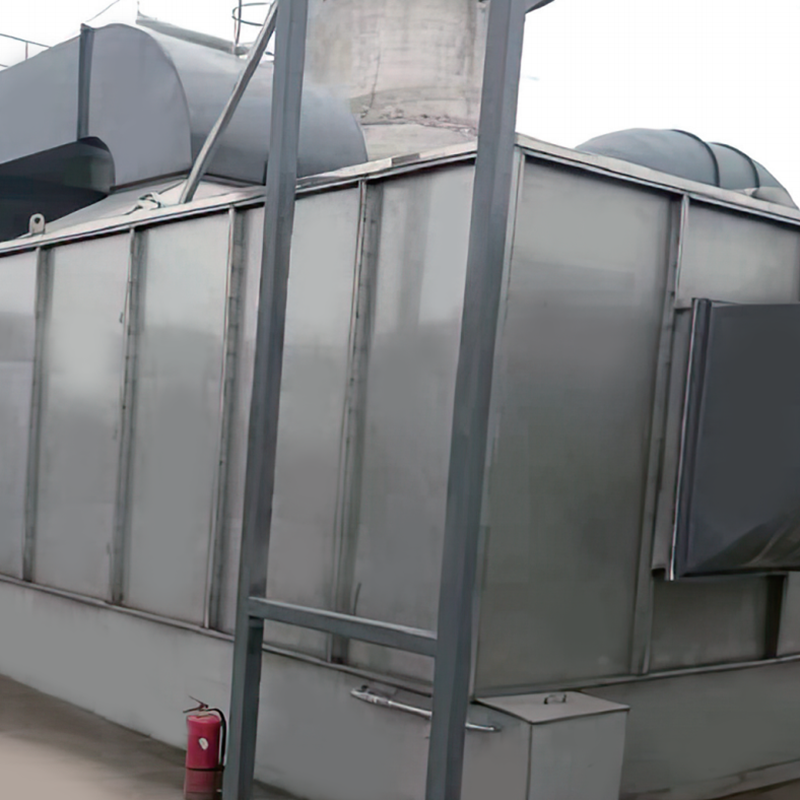

Comparado com a torre de remoção de pó de pulverização vertical, o gabinete de remoção de poeira em spray horizontal (cortina de água) tem a vantagem de manutenção conveniente e vários métodos de remoção de poeira. Este gabinete de remoção de poeira adota a remoção de poeira de vórtice de cortina de água e o corpo do gabinete é feito de material de aço inoxidável, com uma bandeja de água de aço inoxidável. O lado do gabinete está equipado com uma porta de manutenção, que é conveniente para o pessoal entrar e manter.
Vantagens: Layout fácil, grande volume de ar para purificação e remoção de poeira, alta eficiência de remoção de poeira e manutenção conveniente.
