Indústrias e alcance aplicáveis
| Indústrias de Aplicação | Petroquímicos, tratamento de resíduos sólidos, produtos farmacêuticos e indústrias químicas. |
| Faixa de concentração | 500 ~ 5000mg/m³ (2 ~ 12% lel). |
Princípio de trabalho
O incinerador de resíduos líquidos aquece a câmara de combustão acima de 800 ℃. O líquido de resíduos comprimido é atomizado e pulverizado na câmara de combustão e totalmente misturado com ar de alta temperatura para oxidar e se decompor em dióxido de carbono e água. O gás de alta temperatura produzido por fluxos de oxidação através de corpos de armazenamento de calor cerâmica especialmente projetados, o que aumenta a temperatura e o "armazenamento de calor" da cerâmica é usado para pré-aquecer o ar fresco subsequente que entra na câmara, economizando combustível consumido para aquecimento de gás. Os corpos de armazenamento de calor de cerâmica devem ser divididos em três ou mais zonas ou câmaras, e cada câmara de armazenamento de calor passa por procedimentos de aquecimento, liberação e limpeza, trabalhando continuamente em ciclos.
Recursos técnicos
1 Consumo de baixa energia: Quando a concentração de ingestão está entre 1500 ~ 2000mg/m3, o sistema pode basicamente operar naturalmente sem exigir qualquer suprimento de combustível.
2. Eficiência de recuperação de calor alto resíduos: o uso de novos materiais (cerâmica de armazenamento de calor) da tecnologia permite a eficiência da recuperação de calor residual de até 95%.
3. Operação fácil: o sistema pode ser controlado pelos controles eletrônicos tradicionais ou por um controlador industrial. Após a calibração do parâmetro, a função de partida de uma chave pode ser usada para obter uma operação sem vigilância.
| Seleção de válvulas | Válvula de poppet | Válvula de borboleta |
| Taxa de purificação | ≤98% | <99,3% |
| Método de instalação | Instalação integral | Instalação única |
Fluxo de processo

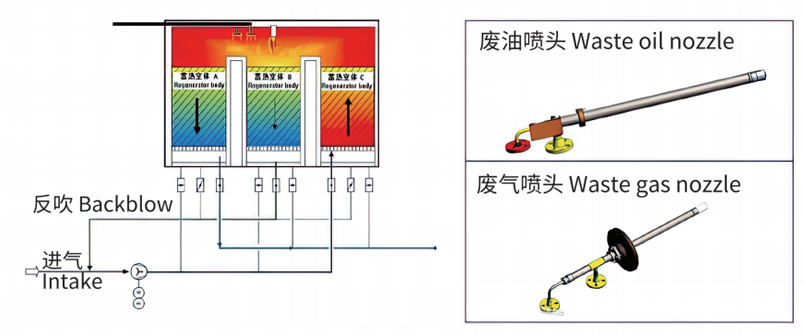

O incinerador de resíduos líquidos é outra aplicação do incinerador térmico de armazenamento de calor. O líquido de resíduos comprimido é atomizado e pulverizado na câmara de combustão através de um bico, e a oxidação de alta temperatura é aplicada ao líquido de resíduos através das características do armazenamento de calor e eficiência energética RTO, resultando em emissão segura. Esse equipamento reduz efetivamente a perda de energia térmica, economiza energia, possui uma alta eficiência de purificação e não produz poluição secundária.
| Processo 1 | Processo 2 | Processo 3 | |
| Diagrama esquemático simples |  |  |  |
| O primeiro quarto | O ar fresco absorve o corpo de cerâmica de armazenamento de calor e calor 1 exerce calor | Corpo de cerâmica de armazenamento de calor 1 Combustão não tratada de gasolina de gasolina de exaustão | O gás limpo é descarregado do corpo cerâmico de armazenamento de calor 1 para absorver o calor |
| O segundo quarto | Gás limpo do corpo cerâmico de armazenamento de calor 2 absorção de calor | O ar fresco absorve o corpo e o corpo de armazenamento de calor 2 exerce calor | Corpo de cerâmica de armazenamento de calor 2 Combustão não tratada de gasolina de gasolina de exaustão |
| A terceira câmara | Corpo de cerâmica de armazenamento de calor 3 Combustão não tratada de gasolina de gasolina de exaustão | Desegonagem de gás limpo O corpo de armazenamento do corpo 3 absorve o calor | O ar fresco absorve o corpo e o corpo de armazenamento de calor 3 exerce calor |
| Câmara de Combustão | Após a temperatura atingir 800 ℃, o bico espalha o líquido de resíduos e, portanto, se decompõe por oxidação de alta temperatura. | ||
Critérios de seleção
1. Se o gás de escape contiver componentes corrosivos, como enxofre e cloro, é necessário informar o fornecedor durante o processo de seleção. Materiais resistentes à corrosão, como SUS2205 ou materiais de nível superior, devem ser usados para fabricação, e o tratamento especial é necessário para esses gases no estágio posterior.
2. O limite máximo de temperatura para um dispositivo de incineração de alta temperatura de armazenamento de calor é inferior a 960 ° C. Materiais de alto calor e gases de alta concentração requerem tratamento de diluição. Se houver requisitos especiais, informe o fornecedor para fazer demandas específicas sobre isolamento no estágio de design.
3. O gás que entra no dispositivo de incineração de alta temperatura de armazenamento de calor não deve conter partículas de poeira que causarão bloqueios ou tempeamento, bem como a névoa de óleo para evitar a temperamento e o bloqueio da cerâmica de armazenamento de calor.
4. Para áreas onde existem requisitos de emissão para óxidos de nitrogênio de dispositivos de incineração de alta temperatura, deve-se prestar atenção especial para que os sistemas de combustão de baixa amônia sejam usados ao comprar equipamentos de combustão. Se houver maior teor de nitrogênio no gasolina. Mesmo com sistemas de combustão de baixo nitrogênio, os padrões de emissões não podem ser atendidos e é necessário um tratamento adicional de desnitrificação.
